Lambdasonde OZA685-WW1
Interessiert?
Mehr informationen auf
Artikel Nr. 118.02-7100

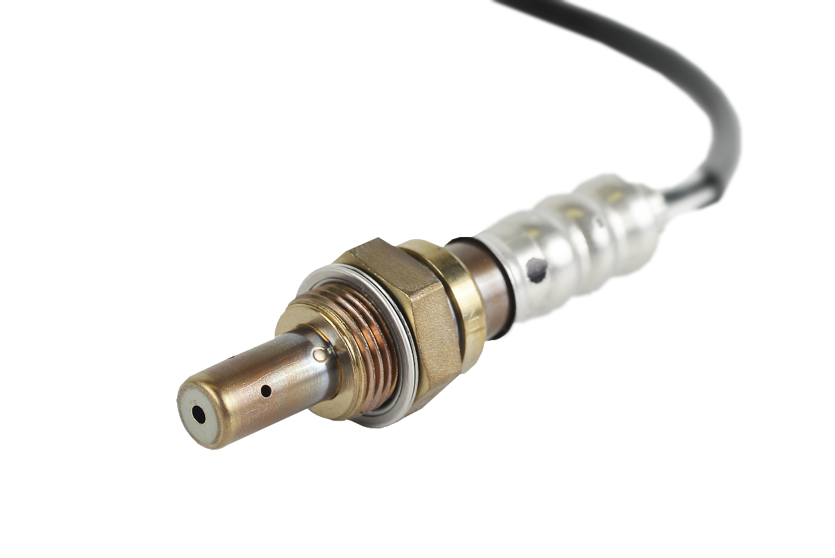

Lambdasonde NGK OZA685-WW1 für die Heizkesselindustrie
Emissionswerte senken und Wirkungsgrad steigern, dies sind unter anderem die Anforderungen an eine moderne Biomasseheizung. Die Lambdasondentechnik wurde in den 70er Jahren entwickelt und ist seit 1976 serienmässig im Automobilbereich im Einsatz. Im Automobilbereich regelt die Lambdasonde das Verhältnis von Kraftstoff und Luft, um einen optimalen Wirkungsgrad bei geringsten Emissionen zu erreichen. Dieses Prinzip der Restsauerstoffmessung im Abgas macht man sich auch bei der Verbrennung von Biomasse (Stückholz, Hackschnitzel, Pellets) zu Nutze. Um Emissionen dauerhaft zu senken ist eine Regelung mittels Lambdasonde Stand der Technik.
Hier finden Sie das passende
Anschlusskabel:
Benötigen Sie einen
Transmitter?

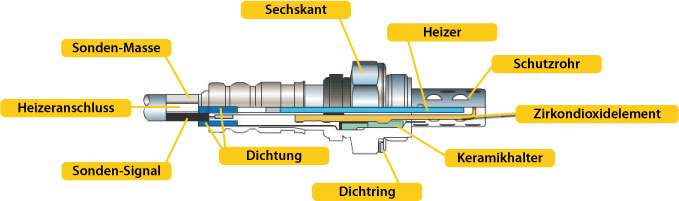

Aufbau zirkondioxid lambdasonde
Zirkondioxidelement
Das Zirkonelement ist ein Festkörper-Elektrolyt. Das Kernstück dieser Lambdasonde ist eine innen hohle, fingerförmige Keramik. Um die gewünschte Betriebstemperatur zu erreichen wird ein in das Element eingefügter Heizer zugeschaltet. In einem komplexen Prozess entsteht so – je nach Restsauerstoffgehalt im Abgas – eine hohe oder eine niedrige elektrische Spannung.
Schutzrohr
Das Schutzrohr aus Metall schützt das Sondenelement vor Festkörpern und Staub im Abgas.
Heizer
Ein integrierter Heizer sorgt dafür, dass das Sondenelement sehr schnell die erforderliche Betriebstemperatur erreicht und bereits nach wenigen Minuten ein konstantes mV-Signal gegeben wird.
Keramikhalter
Der Keramikhalter hält das Sondenelement und schützt es vor Vibrationen.
Dichtring
Der Dichtring stellt einen dichten Sitz zwischen Lambdasonde und Gewindemuffe sicher.
Sechskant
Mit dem Sechskant wird die Lambdasonde eingeschraubt. Hierbei sollte auf den passenden Anzugdrehmoment geachtet werden.
Dichtung
Damit keine Feuchtigkeit in den Sensor eindringen kann sind die Kabel durch eine Gummidichtung nach außen geführt. Diese Dichtung ist über das Sensorgehäuse verpresst.
Heizeranschluss
Über diese zwei weißen Anschlüsse wird der Heizer der Lambdasonde mit Strom versorgt.
Sonden Masse
Diese graue Leitung stellt die Masseverbindung mit der Elektronik her.
Sonden Signal
Über diese schwarze Leitung wird das Signal zur Elektronik geleitet.

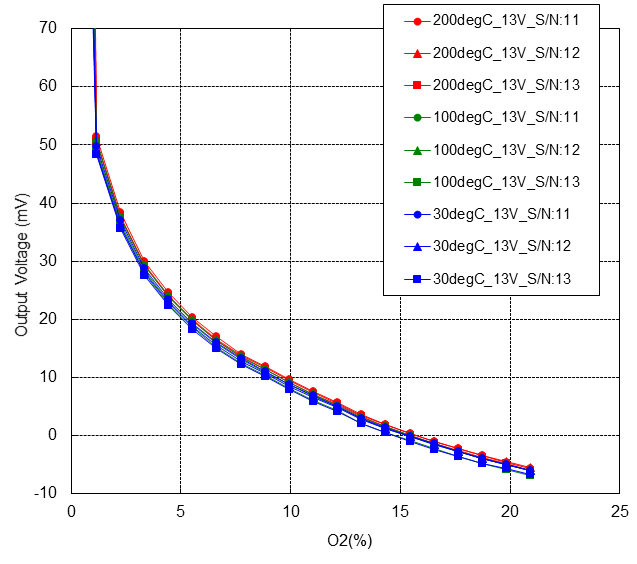

Output linie
