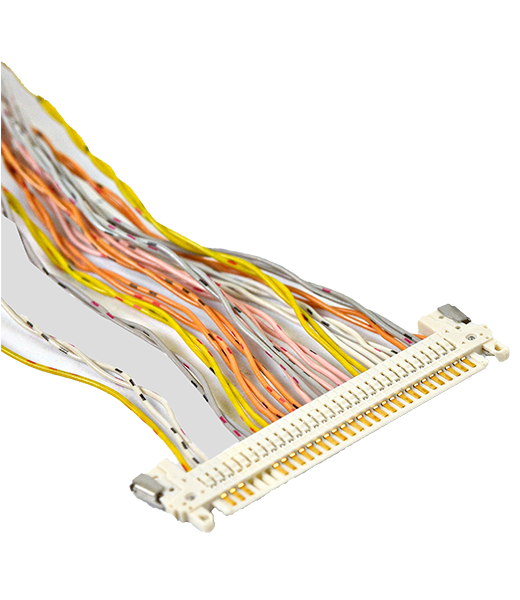

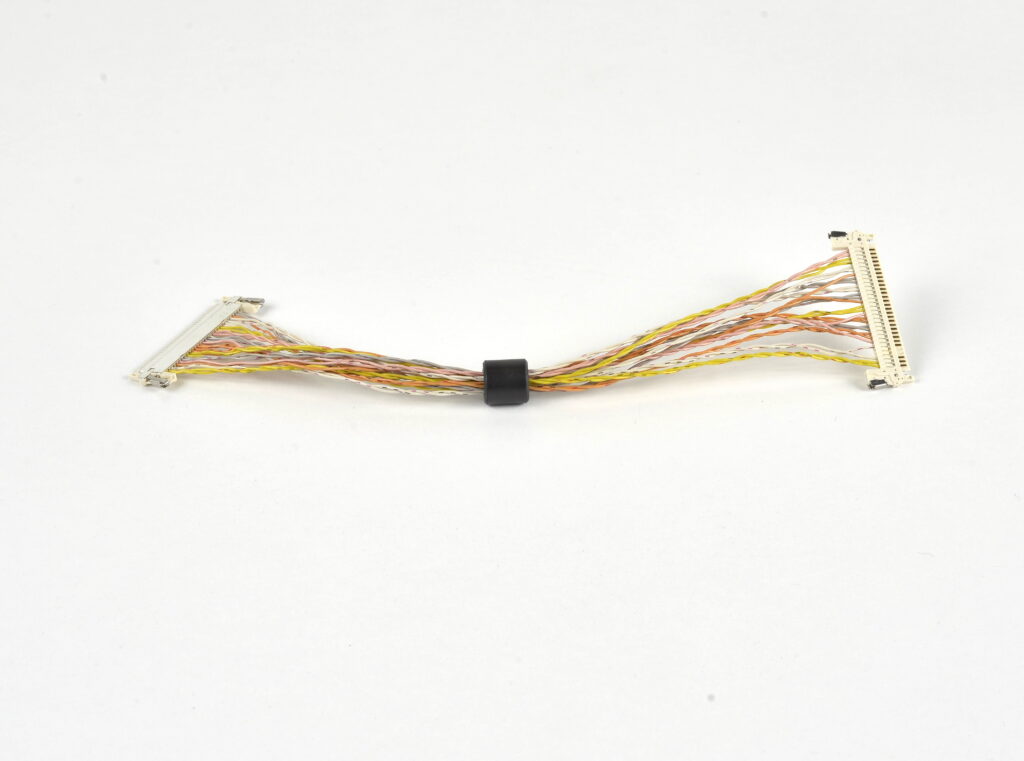

LVDS Kabel
Individuelle LVDS Kabel
produziert nach Ihren Anforderungen
Bei dem englischen Begriff Low Voltage Differential Signaling (LVDS) handelt es sich um einen Schnittstellen-Standard für Hochgeschwindigkeits-Datenübertragung.

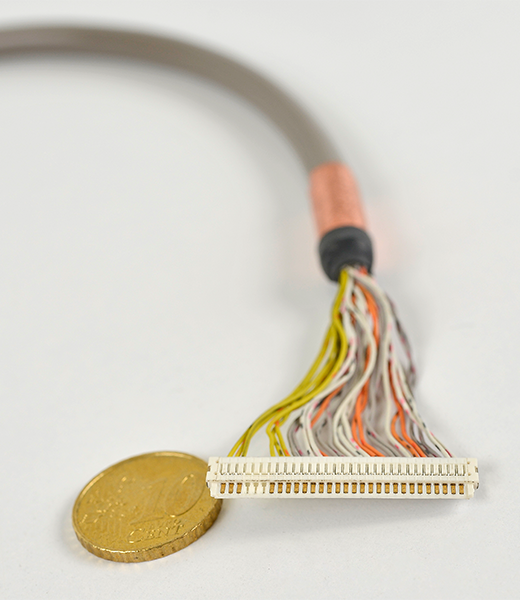

Ein wichtiges Anwendungsgebiet von LVDS ist die digitale Ansteuerung von Flüssigkristallbildschirmen (LCD). Viele Computer-Hauptplatinen, die dafür bestimmt sind, zusammen mit der Anzeige in ein gemeinsames Gehäuse eingebaut zu werden, besitzen dafür oft zusätzlich oder statt dem sonst üblichgen VGA bzw. DVI-Anschluss eine Buchse für einen per LVDS anschließbaren Bildschirm.
LVDS Signale werden von vielen Flüssigkristallbildschirmen als interner Signalstandard verwendet, so dass man aufwenige Wandler einsparen kann. Auf der Computer-Seite sind die LVDS-Buchse und ihre Belegung nicht genormt, auf der Seite der Anzeige gibt es einige wenige gängige Buchsen und Signalbelegungen.

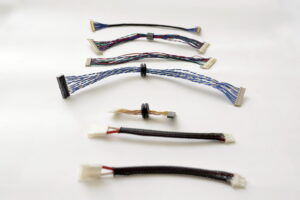

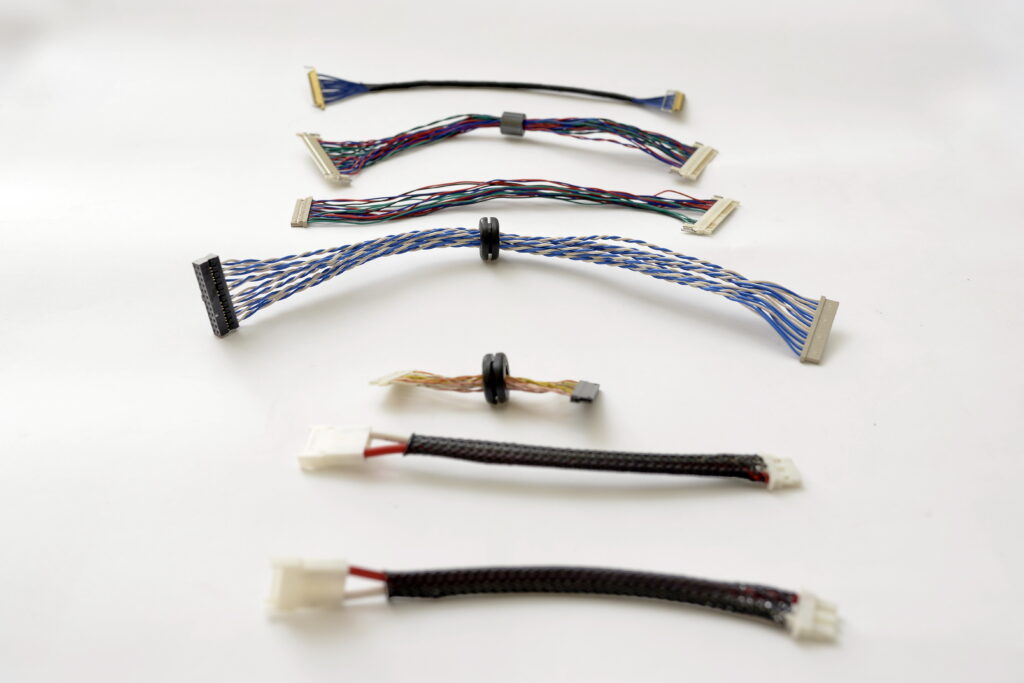

Durch unser Know-How und langjährige Erfahrung können wir die LVDS Kabel in einer Vielzahl von Varianten und Ausführungen produzieren.
Fertigungsablauf
Der Fertigungsablauf für unsere Konfektionen stellt eine problemlose Produktion sicher:
- Zeichung/Skizze/Muster vom Kunden
- Ausarbeitung einer detaillierten Stückliste und der Fertigungszeichnung
- Freigabe durch den Kunden
- Produktion eines Erstmusters inklusive Erstmusterprüfbericht
- Start Serienfertigung der LVDS Kabel

Hohe Qualitätsstandards
Wir arbeiten in allen Leistungsbereichen nach höchsten Qualitätskriterien. Unser Werk in Ungarn „PeMaC“ verfügt sowohl über die ISO-Zertifizierung gemäß 9001:2015, als auch über das Certificate of Compliance für den Einsatz unserer Konfektionen im internationen Markt.
Die Zertifizerungen mit ihren festgesetzten Kriterien sichern nicht nur die hohe Qualität aller Produkte, sondern helfen uns auch, unsere Leistung in allen Bereichen kontinuierlich zu steigern.

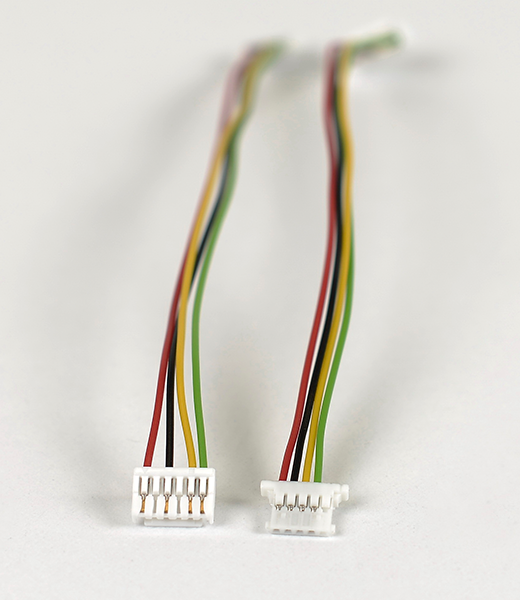

Backlightverbindungskabel / LED Backlightkabel

Die Beleuchtung von LCD-Displays wird meist durch mit Hochspannung betriebenen, sehr dünnen Leuchtstoffröhren erzeugt. LED-Backlight ist die modernere Variante der Hinterleuchtung von LCD-Displays. Die Vorteile gegenüber einer Beleuchtung durch Leuchtstoffröhren sind:
- niedriger Energieverbrauch
- ein viel höherer Kontrast
- eine gleichmäßigere Ausleuchtung
TOUCH Kabel
Touchscreen Displays finden immer öfter Einsatz für die Steuerung von Maschinen in der Industrie (Industrie-PCs), hier insbesondere da sie weniger schmutzanfällig sind als andere Eingabegeräte wie Tastaturen.
Durch die große Auswahl von Touch Panels und Tochcontrollern gestaltet sich die Verbindung untereinander oft als schwierig. Wir finden für Sie die nötigen Kabel- und Adapterlösungen. Diese werden von uns auf Kundenwunsch produziert.
Fertigungsprozess
Von konfektionierten Einzellitzen bis hin zu komplexen Kabelbäumen entwickelt und fertigt H&S Kabeltechnik GmbH ganz individuell nach Ihren Anforderungen. Mit unseren modernsten Fertigungsanlagen, eigenen Fertigungszeichnungen und einem langjährigen erfahrenen Team können wir bestens auf Ihre Wünsche und Anforderungen eingehen.
Besonders bei LVDS Kabel sowie bei TOUCH – und Backlightverbindungskabel ist präzision gefragt. Die Komax‘ Crimpkraftüberwachung (CFA) ist eine in der Praxis bewährte Lösung zur frühzeitigen Erkennung von Crimpfehlern während der Produktion.
Perfekte Crimps durch Crimpkraftüberwachung
& Kontrolle mittels Schliffbildern

Über 300 Crimpwerkzeuge

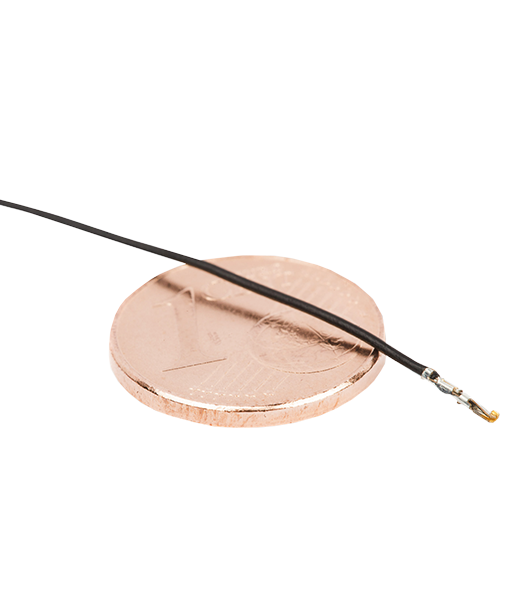

Crimpkraftüberwachungssysteme messen und überwachen Crimppressvorgänge beim Anschlagen von Kabelverbindungen. Diese Systeme sind notwendig, da eine optische Kontrolle der Crimps im Bereich von AWG 30 – 26 mit dem bloßen Auge nicht mehr möglich ist.
- AWG30 Kabelaußendurchmesser ca 0,3mm (7×0,102mm Durschnitt Litzen)
- AWG26 Kabelaußendurchmesser ca. 0,5mm (7×0,150mm Durschnitt Litzen)

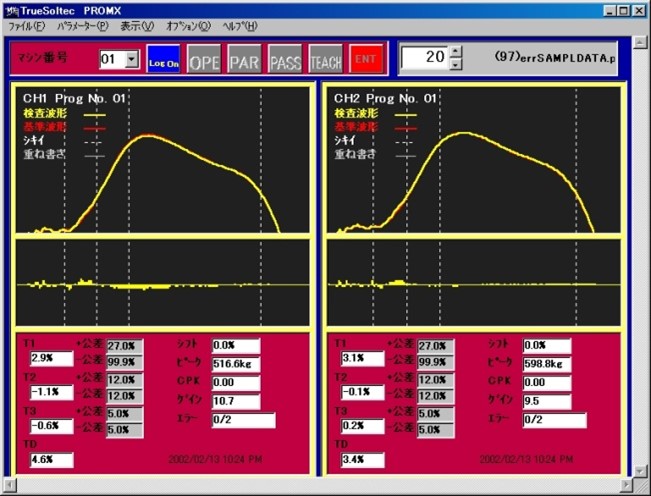

Beispiel Crimpkraftüberwachungssystem

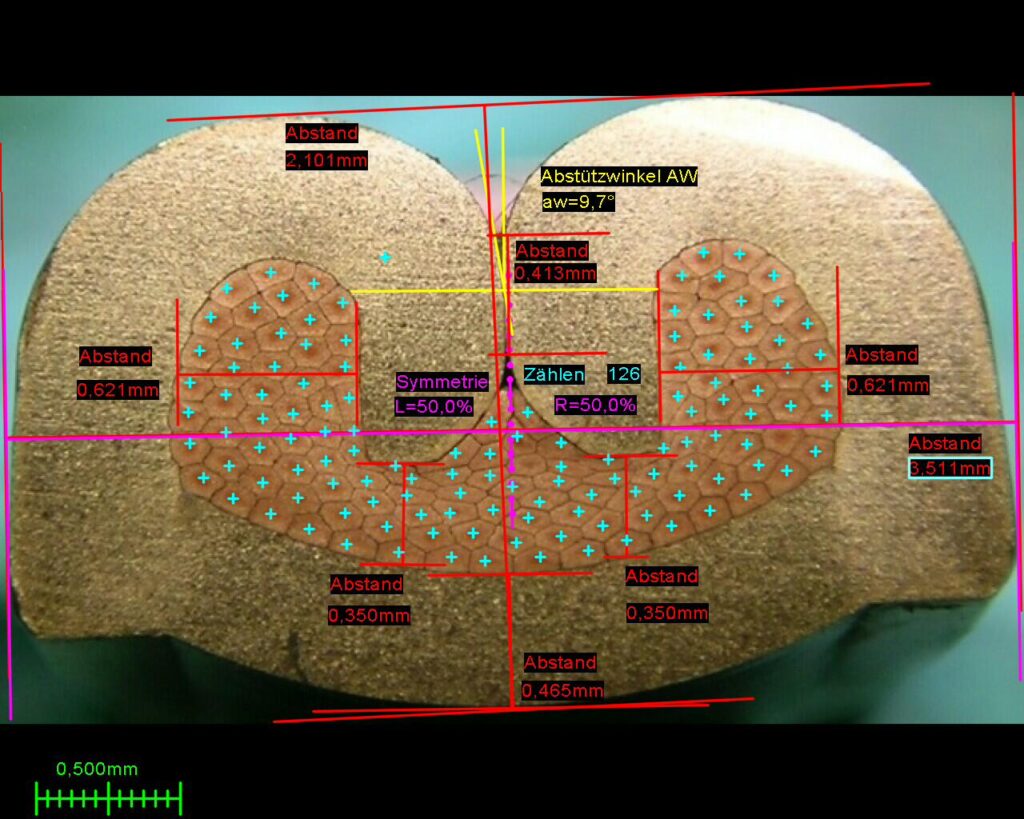

Beispiel Schliffbild eines Crimps
Mithilfe der beiden Anwendungen werden zusätzlich noch folgende Fehler ermittelt:
- Fehlende, bzw. abgescherte Drähte in der Litze
- Falsche Crimphöhe
- Draht nicht vollständig im Crimp
- Abisolierung zu kurz
- Falscher Kontakt – Falscher Drahtquerschnitt
- Relevante Maschinendefekte
- Werkzeugverschleiß und -defekte
Gamma 255

Wesentlicher Faktor für unseren stetigen Erfolg ist die Nähe zu unseren Kunden, denen wir mit praktikabel Problemlösungen unser Know-how zur Verfügungs tellen. Ein gutes Preis-Leistungs-Verhältnis in Komination mit hoher Qualität und absoluter Zuverlässigkeit zeichnet unsere Arbeit aus und ist die solide Basis für eine gemeinsame erfolgreiche Zusammenarbeit.
Durch enge Begleitung unserer Kunden und unsere unterstützende Beratung bei deren Aufgabenstellen wollen wir deren Erfolg fördern. Keine aufwändige Bürokratie und schnelle Entscheidungen bei nachhaltiger Umsetzung:
Das ist unser Erfolgskonzept.
Wir freuen uns auf Ihre Anfrage und darauf Ihre individuelle Kabelkonfektion produzieren zu dürfen.
