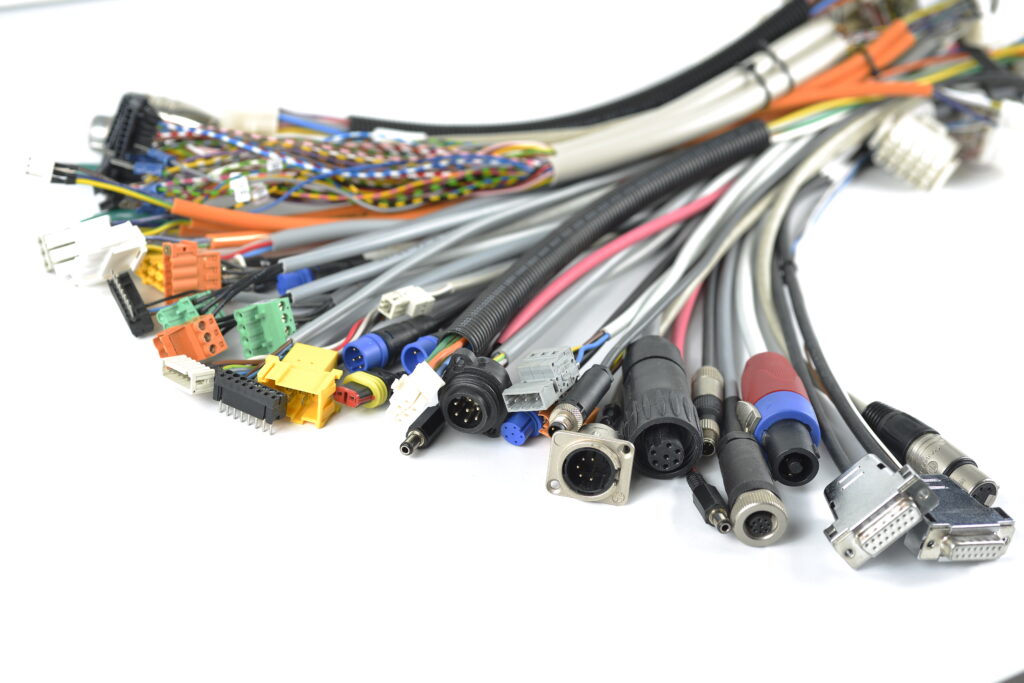

Steckverbindungen

Wir bieten diverse Steckverbindungen aller Art an.

Neben unseren kundenspezifischen Kabelkonfektionen bitten wir auch diverse  Rohmaterialien an. Gerne können Sie bei uns auch lose Teile wie Steckverbinder, Kontakte, Kabel in Meterware und Kabelzubehör anfragen.  Besonders bei den Steckverbindungen haben wir eine große Auswahl verschiedenster Hersteller in Verwendung.

APP

Hier klicken

CONEC

Hier klicken

DEUTSCH

Hier klicken

fCI

Hier klicken

HARTING

Hier klicken

HIROSE

Hier klicken

JAE

Hier klicken

JST

Hier klicken

Lumberg

Hier klicken

PCE

Hier klicken

Phoenix contact

Hier klicken

SAURO

Hier klicken

Stocko

Hier klicken

TYCO ELECTRONICS

Hier klicken

WAGO

Hier klicken

WEIDMÜLLER

Hier klicken

WIELAND

Hier klicken

Der richtige Stecker für Ihre Verbindung

Bei den Steckverbindungen dreht sich alles um das Rastermaß. Hier gilt folgender Leitsatz: „Je höher die Leistung, umso größer der Abstand“.

Bei Leiterplattensteckverbindungen ist des Weiteren folgende Faustregel hilfreich:

  • 12V bis 3,81mm
  • 230V ab 5,00mm Raster
  • 600V ab 7,50mm Raster

Heutzutage sind die RAST Steckverbindungen nicht mehr wegzudenken. Mit dieser Einführung konnten die Komponenten standardisiert werden und die Konformität der Steckverbinder verschiedenster Hersteller gewährleistet werden. Auch im Fertigungsablauf wurden Fehler aufgrund falsch zusammengesteckte Steckverbindungen deutlich minimiert.

Schraubverbindungen

Sehr beliebt sind auch Schraubverbindungen, da hier der Kunde einfach im Nachhinein eingreifen kann.  Wichtig dabei ist es keine losen Litzen in Kontakt mit der Schraube zu haben, hier sind Aderendhülsen essenziell. Bei starren Litzen ist jedoch eine direkte Schraubverbindung möglich. In unserer Produktion wird jede Schraube mit elektrischem Drehmomentschrauber angezogen, die jährlich überprüft werden. Zusätzlich zu dieser Verbindung  bieten wir dazu gerne auch die passende Mantelleitung an.

Federzugverbindung

Auch bei der Federzugverbindung kann der Kunde im Nachhinein eingereifen. Diese sind meist oder beinahe immer mit einer Aderendhülse in Verwendung. Ein weiterer Vorteil ist der permanente Zug auf der Ader, wodurch man die Schraube nicht selber nachziehen muss.  In unserer Produktion verfügen wir über eine eigene konstruierte Schnellspannvorrichtug.

Crimpverbindungen

Crimpverbindungen sind deutlich schneller in der Montage und es ist ein kleineres Raster im Verlgeich zu den anderen Steckverbindungen möglich. Gerne fertigen wir Ihre Crimpverbindung mit unseren Einzellitzen.

Schneidklemm Stecker

Darüberhinaus werden in unserer Produktion auf drei Lumberg Halbautomaten jährlich tausende Schneidklemm Stecker auf Original Werkzeugen verarbeitet. Auch hier ist eine schnelle Montage und ein kleineres Raster möglich.

Lumberg Halbautomat HA357e_ca
Lumberg Halbautomat ha35e_ca
Lumberg Halbautomat HA36e-CA
HA357e-CA Rast2,5  inkl. Leiterfarbprüfung
HA35e-CA Rast2,5  inkl. Leiterfarbprüfung
HA36e-CA Rast2,5  inkl. Leiterfarbprüfung
